Вездесущий трудяга Ан-2

Ан-2

Антонов предпочёл биплан моноплану за его меньшую массу конструкции и более компактные размеры. В итоге самолёт получился очень удачным с исключительно хорошими взлётно-посадочными характеристиками за счёт использования закрылков и предкрылков. Ан-2 получил в народе ласковое прозвище «Аннушка» и под таким именем был известен во всём мире.

История создания

В 1947 году западные эксперты были очень удивлены, что новый самолёт, разрабатываемый в СССР, является бипланом, но каково бы было их удивление, знай они, что Ан-2 будет таким долгожителем и его карьера продолжится до сих пор.

В 1946 году, получив задание на работу по проекту самолёта для сельского хозяйства, О.К. Антонов сначала решил использовать вариант самолёта ОКА-38 – модификация немецкого моноплана Fi-156, машины для распыления пестицидов на больших территориях, но после многочисленных дискуссий, мучительных раздумий и тщательных расчётов в ОКБ пришли к выводу — нужен именно биплан, самолёт короткого взлёта и посадки, несмотря на то, что во всём мире давно отказались от подобной схемы.

В конструкторском бюро без промедления приступили к строительству двух опытных лётных образцов. Первый прототип оснастили мотором конструктора Швецова, развивающим мощность в 760 л.с, на другую машину установили АШ-62ИР мощностью 1000 л.с. того же конструктора. Уже в августе 1947 года первый лётный образец оторвался от взлётной полосы и набрав высоту, сделал несколько кругов над аэродромом, самолётом управлял лётчик-испытатель И.П. Володин.

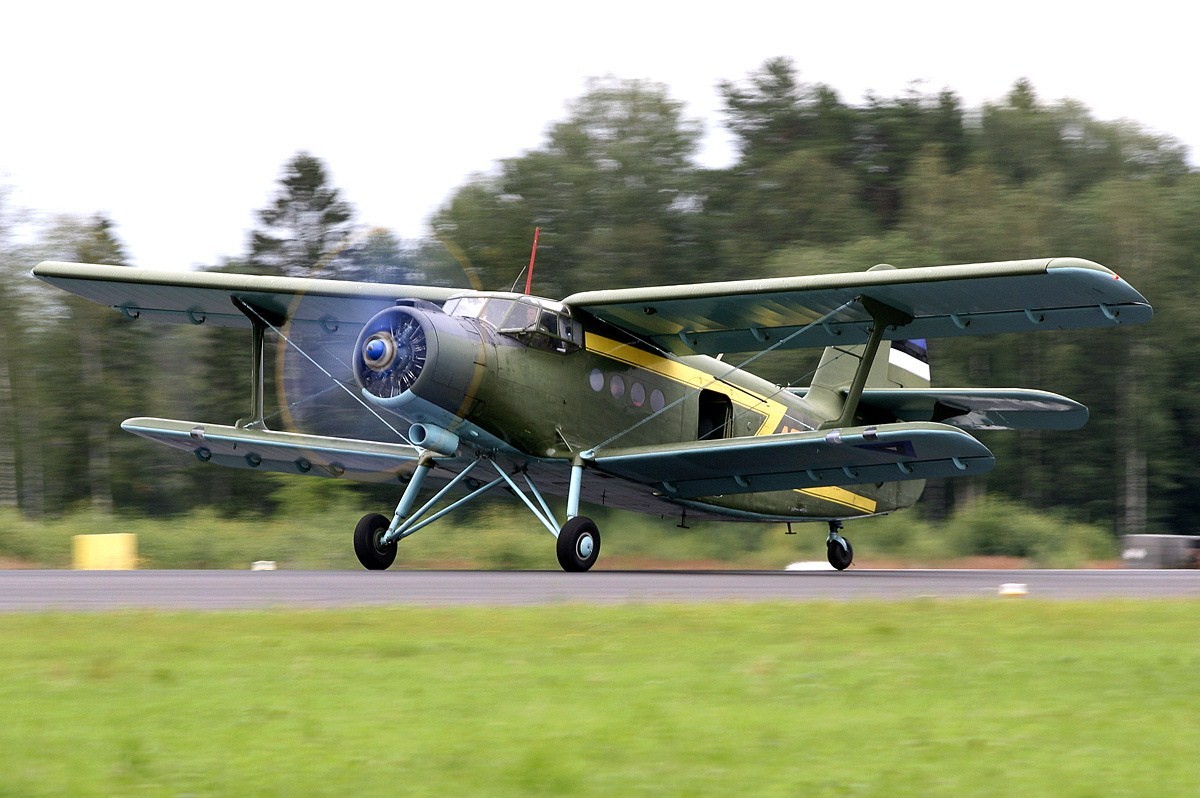

Ан-2

Ан-2

После этого начались совместные заводские и государственные лётные испытания. В ходе испытаний окончательно прояснилось, что двигатель АШ-62ИР больше подходит к конструкции машины, так как увеличивает грузоподъёмность на 840 кг, оставляя прежние лётные характеристики. Лётные испытания закончились в марте 1948 года, а в сентябре 1949 года головной самолёт в серии Ан-2Т совершил установочный полёт под управлением лётчика-испытателя Г.И. Лысенко.

В 1959 году производство решили перенести в Польшу, год 1973 запомнится самым большим количеством выпущенных самолётов — 600 единиц. На основе Ан-2Т, было разработано множество модификаций: сельскохозяйственный, пассажирский, пожарный, санитарный, десантный и т.п. Несколько разработок были довольно специфичными, такие как зондировщик атмосферы, корректировщик артиллерийского огня и прочие.

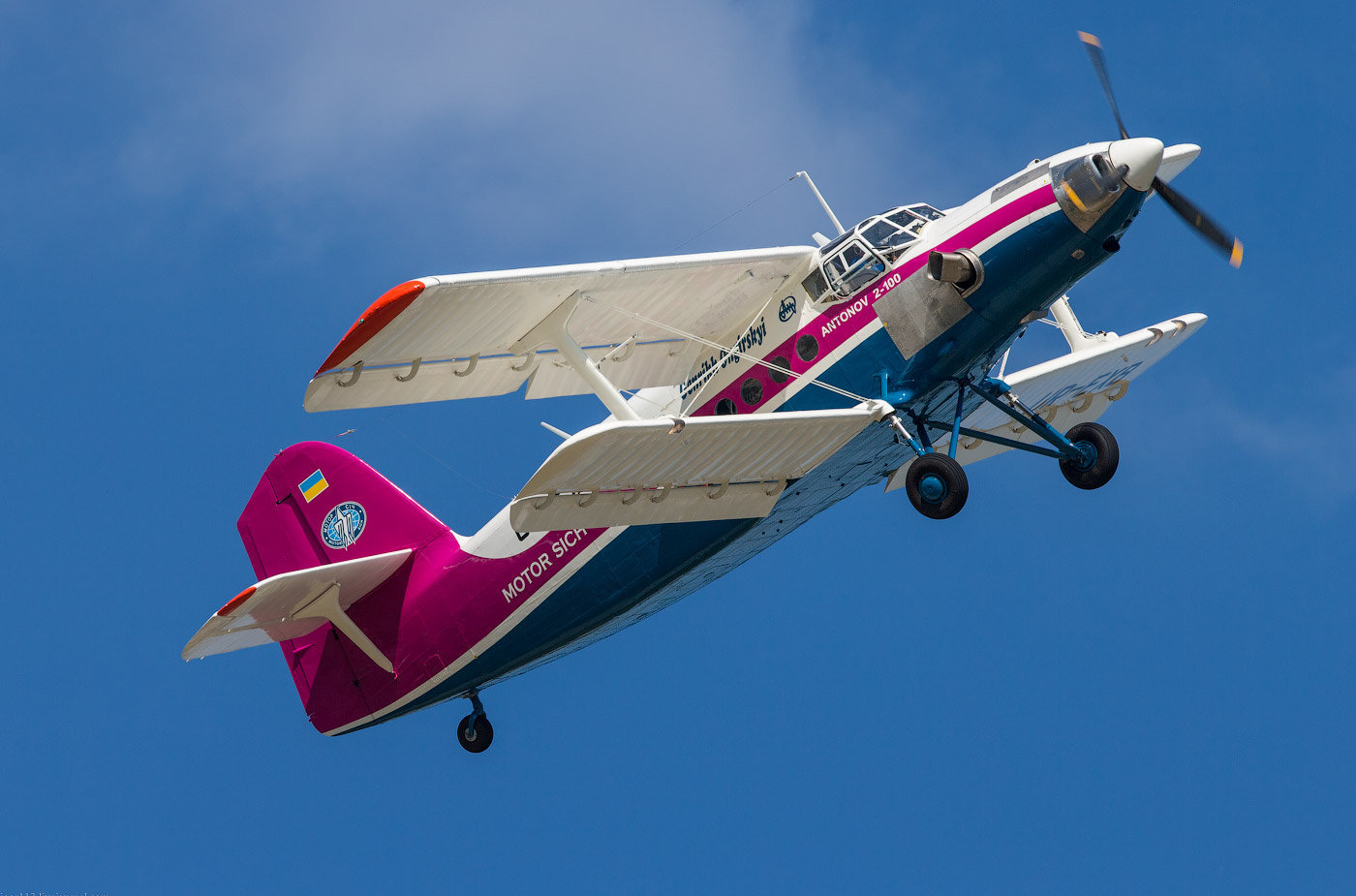

Антонов Ан-2

Антонов Ан-2

Конструкция самолёта

Аэродинамическая схема Ан-2 – это биплан с расчалками и i-образными стойками в коробке крыла, с поршневым двигателем и традиционным хвостовым оперением. Лёгкие металлические сплавы, из которых изготовлен планер являются работающей обшивкой. Обшивка коробки крыльев, кроме центроплана, выполнена из полотна, так же как и рулевые поверхности стабилизатора и вертикального оперения.

На передней кромке верхнего крыла по всему размаху установлены предкрылки, на задней части его размещены щелевые закрылки и элероны, нижнее крыло оборудовано только щелевыми закрылками.

Двигатель самолёта располагается в носовой части — это звездообразный мотор воздушного охлаждения АШ-62ИР мощностью 1000 л.с. с винтом изменяемого шага АВ-2. Четырёхлопастный металлический винт начиная 57-ой серии оборудован спиртовой противообледенительной системой.

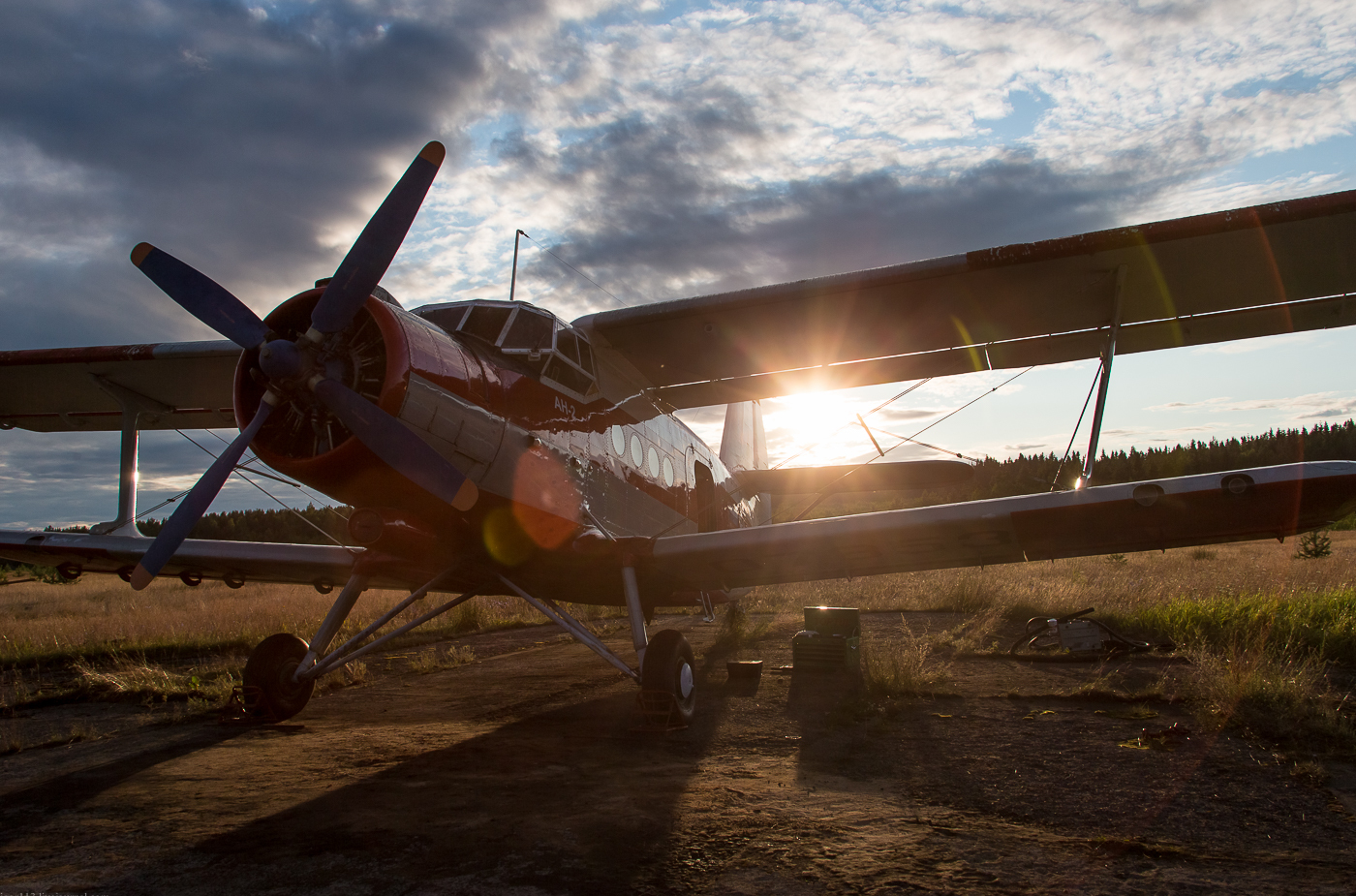

Ан-2 «Аннушка»

Ан-2 «Аннушка»

Шасси Ан-2 выполнено по трёхопорной схеме с задним колесом, все три стойки неубирающиеся с воздушно-масляными амортизаторами.

Кабина пилотов просторная с большой площадью остекления, боковое остекление кабины выдвинуто за габариты фюзеляжа и обеспечивает прекрасный обзор. Лобовое остекление фонаря пилотской кабины имеет свою спиртовую систему, защищающую его от обледенения.

Грузовая кабина самолёта в Ан-2Т оборудовалась 12-ю откидными сидениями, пассажирский вариант оснащался мягкими креслами. В машины, предназначенные для химической обработки полей и лесов, устанавливались баки для загрузки реагентов. Конструкция грузовой двери была оригинальной, в неё монтировалась пассажирская дверь и когда надо большая грузовая дверь открывалась вместе с меньшей по размеру пассажирской.

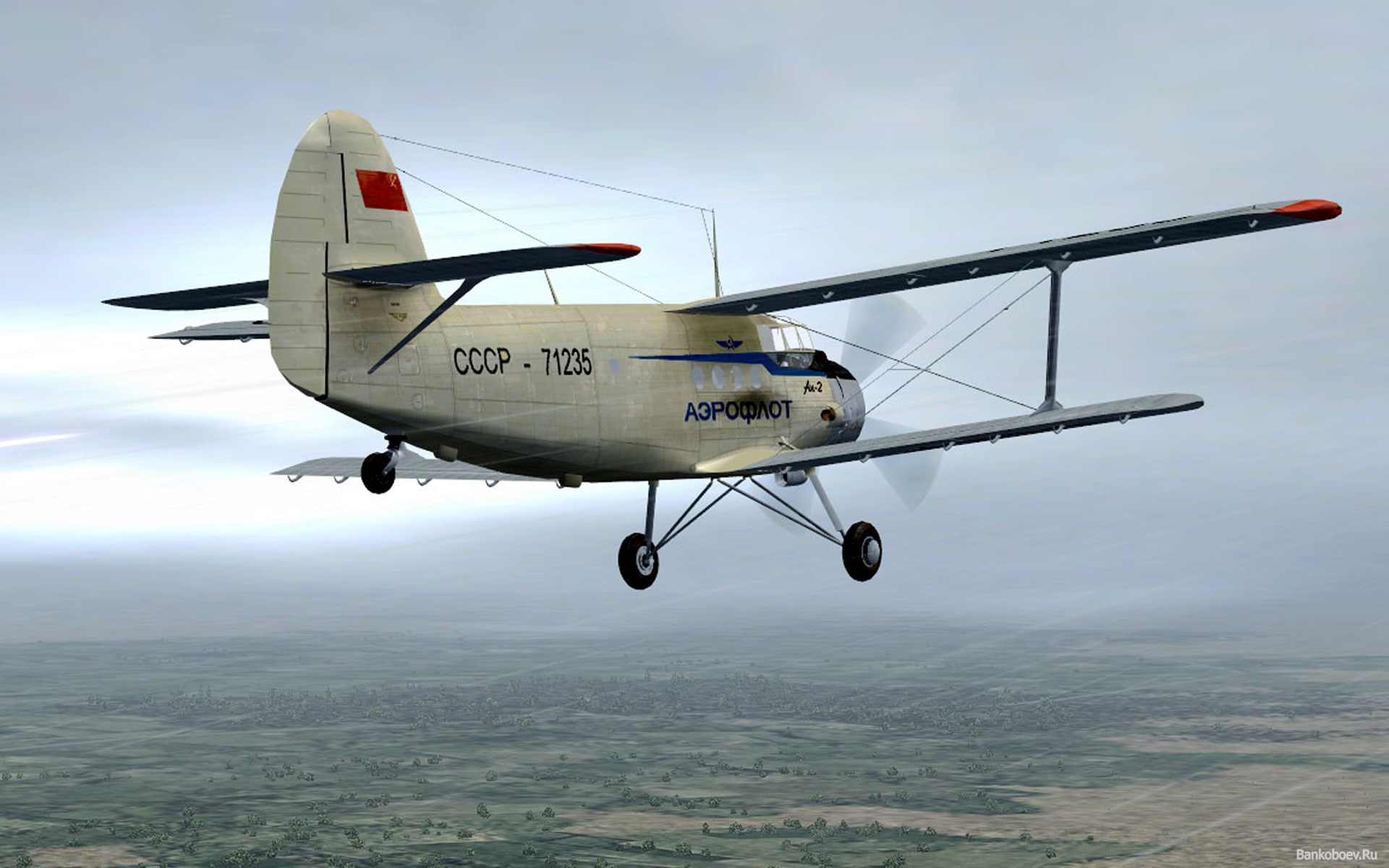

Кабина пилота

Кабина пилота

Лётно-технические характеристики Ан-2

  • Экипаж — 2 чел
  • Максимальная скорость — 236 км/ч
  • Скорость крейсерского режима — 180 км/ч
  • Взлётная дистанция — 235 м
  • Посадочная дистанция — 225 м
  • Дальность — 990 км
  • Потолок — 4200 м
  • Скороподъёмность — 2,4 м/с
  • Длина самолёта — 12,4 м
  • Высота — 5,35 м
  • Площадь крыла — 71,52 м2
  • Вес пустого самолёта — 3690 кг
  • Максимальный взлётный вес — 5500 кг
  • Количество топлива в баках — 1240 л
  • Двигатель — АШ-62ИР
  • Мощность — 1000 л.с.
  • Количество пассажиров — 12 чел
  • Полезная нагрузка — 1500 кг.

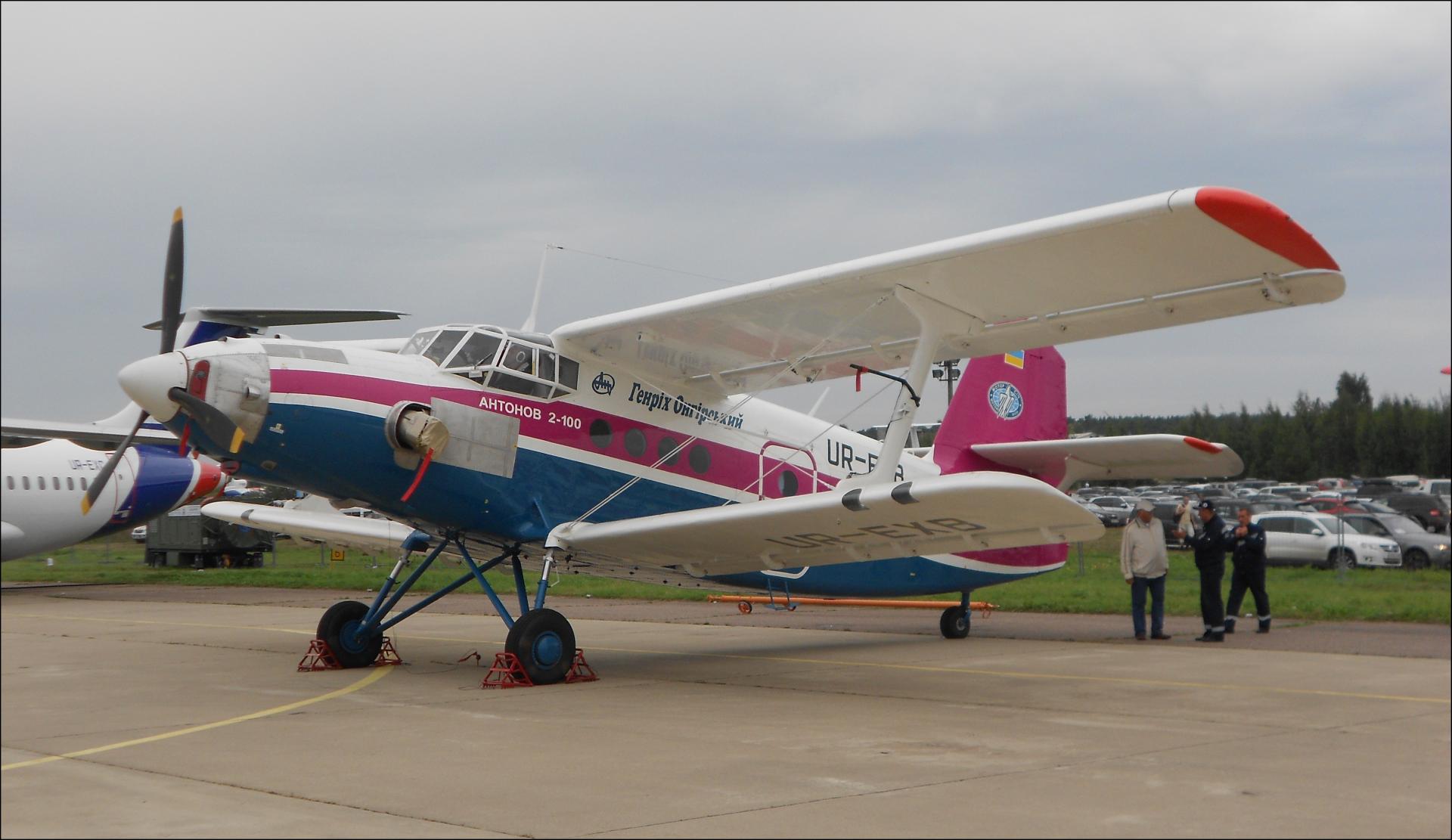

Советский биплан Ан-2

Советский биплан Ан-2

Интересные факты

  1. Для курсантов лётных училищ Гражданской авиации Ан-2 стал своеобразной учебной партой.
  2. Взлетая и садясь на крохотные площадки, Ан-2 стал незаменимым перевозчиком людей и грузов для просторов Сибири, Крайнего Севера, Средней Азии, он также обеспечивал доставку пассажиров в районные, областные центры или удалённые сёла.
  3. На страницу книги Рекордов Гиннеса Ан-2 внесён за долгий срок эксплуатации — более 65 лет, и как самый большой биплан в мире с одним мотором и самый массовый самолёт многоцелевого назначения.
  4. Модификация Ан-2, известная как Ан-3Т с украинскими пилотами побывала на Южном полюсе, пролетев туда на высоте 4000 метров — предельной высоте для этого типа самолёта.

Видео: Ан-2, проход, посадка

В 2012 году Министерство транспорта РФ заявило о том, что будет организован выпуск обновлённого Ан-2 с другим мотором, новой обшивкой и 10-летним ресурсом. В июле 2013 года в ПО «Антонов» сообщило о создании нового самолета Ан-2–100 и начале летных испытаний. Новая машина оснащена турбовинтовым двигателем МС-14 производства компании «Мотор Сич», в качестве топлива использует керосин.
