Летающий танк конструктора С.В. Ильюшина Ил-2

Ил-2

Строившийся в большом количестве во время Великой Отечественной войны, легенда советского самолётостроения штурмовик Ил-2 был «чёрной смертью» для гитлеровских солдат, но часто становился лёгкой добычей истребителей противника, пока не появилась модификация Ил-2М со второй кабиной для стрелка. Вклад этого самолёта в победу неоценим.

История создания

Советское руководство в 1938 году одобрило предложение молодого конструктора С.В. Ильюшина о создании «летающего танка», хорошо защищённого от пуль и зенитных снарядов, обладающего повышенными скоростными качествами. Это решение было закреплено постановлением Правительства и разработка двухместного самолёта под обозначением БШ-2 началась.

После демонстрации макета в феврале 1939 года на авиационном заводе №39 приступили к изготовлению опытных образцов. Лётчик-испытатель К. Коккинаки 2 октября 1939 года опробовал в полёте первый из них, а уже перед самым Новым годом 30 декабря в воздух поднялся второй опытный самолёт.

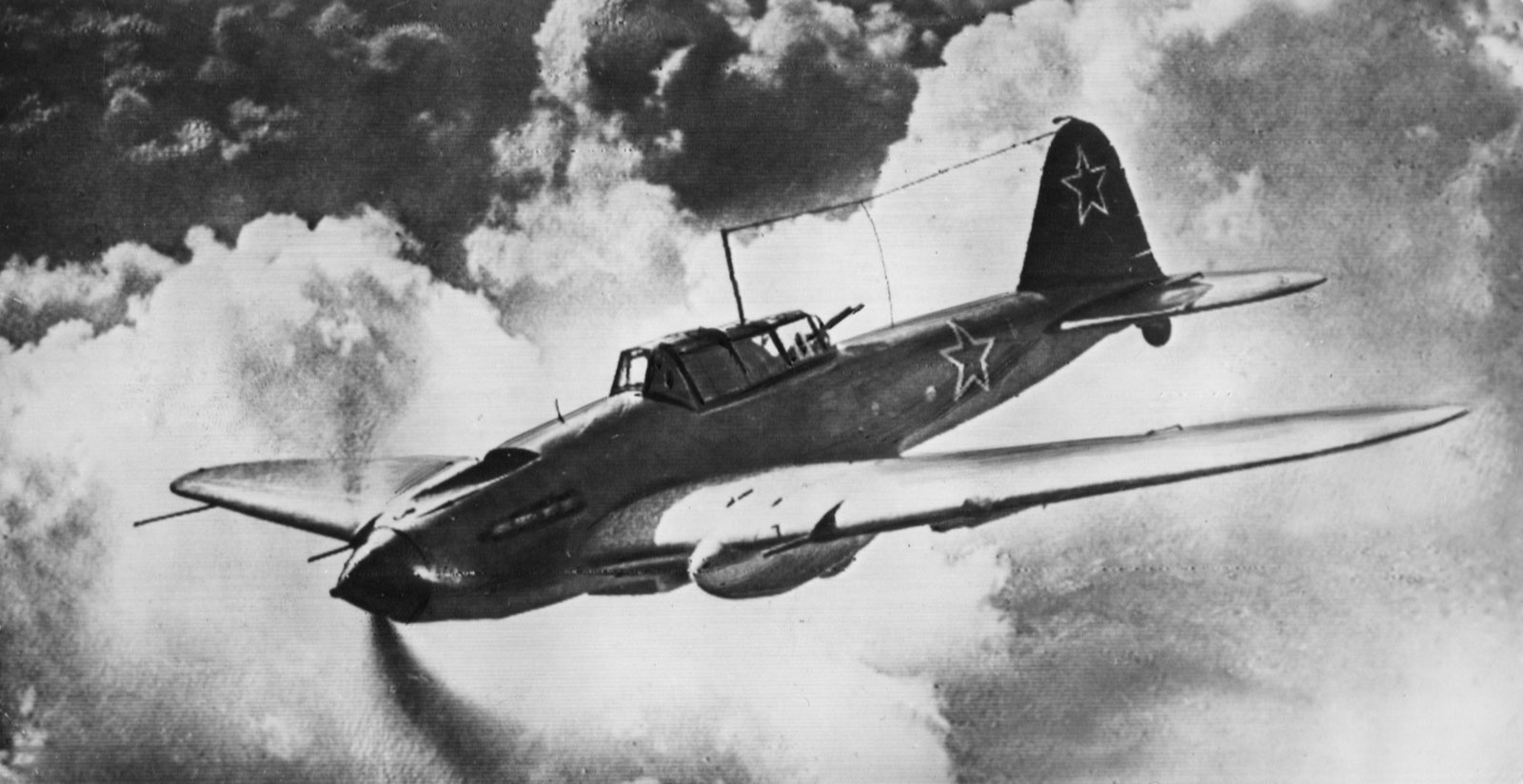

Ил-2 в небе

Ил-2 в небе

На опытных машинах, кроме пилота, предусматривался и воздушный стрелок, к сожалению, результаты испытаний на дальность не укладывались в техническое задание и конструктору С.В. Ильюшину срочно пришлось разрабатывать новую схему, в которой вместо кабины стрелка был размещён дополнительный бензобак. Получив обозначение Ил-2, машина пошла в серию с одним пилотом.

Но война всё расставила по своим местам, штурмовики без стрелка несли огромные потери от немецких истребителей и уже в октябре 1942 года, пройдя ускоренные испытания, был запущен в серию Ил-2М со второй кабиной для стрелка. Для сохранения дальности полёта был оставлен дополнительный бак с горючим между кабинами, а рабочее место стрелка закрыли броневыми листами частично.

В начале 1944 года конструкцию крыла Ил-2 вместо дерева стали делать из металла, фюзеляж изготавливали полностью металлическим лишь в конце войны.

«Летающий танк» Ил-2

«Летающий танк» Ил-2

Конструкция штурмовика

Аэродинамическая схема самолёта Ил-2 – это свободнонесущий моноплан с крылом низкого расположения, одним двигателем в носовой части и обычным хвостовым оперением.

Передняя часть корпуса штурмовика — это гнутые сварные броневые листы, защищающие двигатель и кабину пилота. Броневая оболочка весила 990 кг. Полумонокок задней части фюзеляжа и киль выполнены из дерева, клееной фанеры и шпона. Топливный бак, размещённый между кабинами пилота и стрелка, закрыт 12-мм броневым листом, кабина стрелка защищена сзади бронёй толщиной 6-мм.

Компоновочная схема Ил-2М3

Компоновочная схема Ил-2М3

Крыло изготовлено с металлическим центропланом и консолями из дерева, обшитыми фанерой, на задней части консолей установлены посадочные щитки и элероны. К крылу на консолях крепились пушки, а в центроплане имелось место для четырёх контейнеров с авиационными бомбами, закрытых створками бобомболюков.

Двенадцать цилиндров форсированного двигателя АМ-38Ф создавали мощность в 1720 л.с. Воздушный винт для этого мотора был с тремя лопастями и регулируемым шагом. В тоннельном отсеке, размещённым между кабиной пилота и двигателем, вмонтировали радиатор водяного охлаждения, в передней нижней части корпуса самолёта, обшитый бронелистами расположился масляный радиатор.

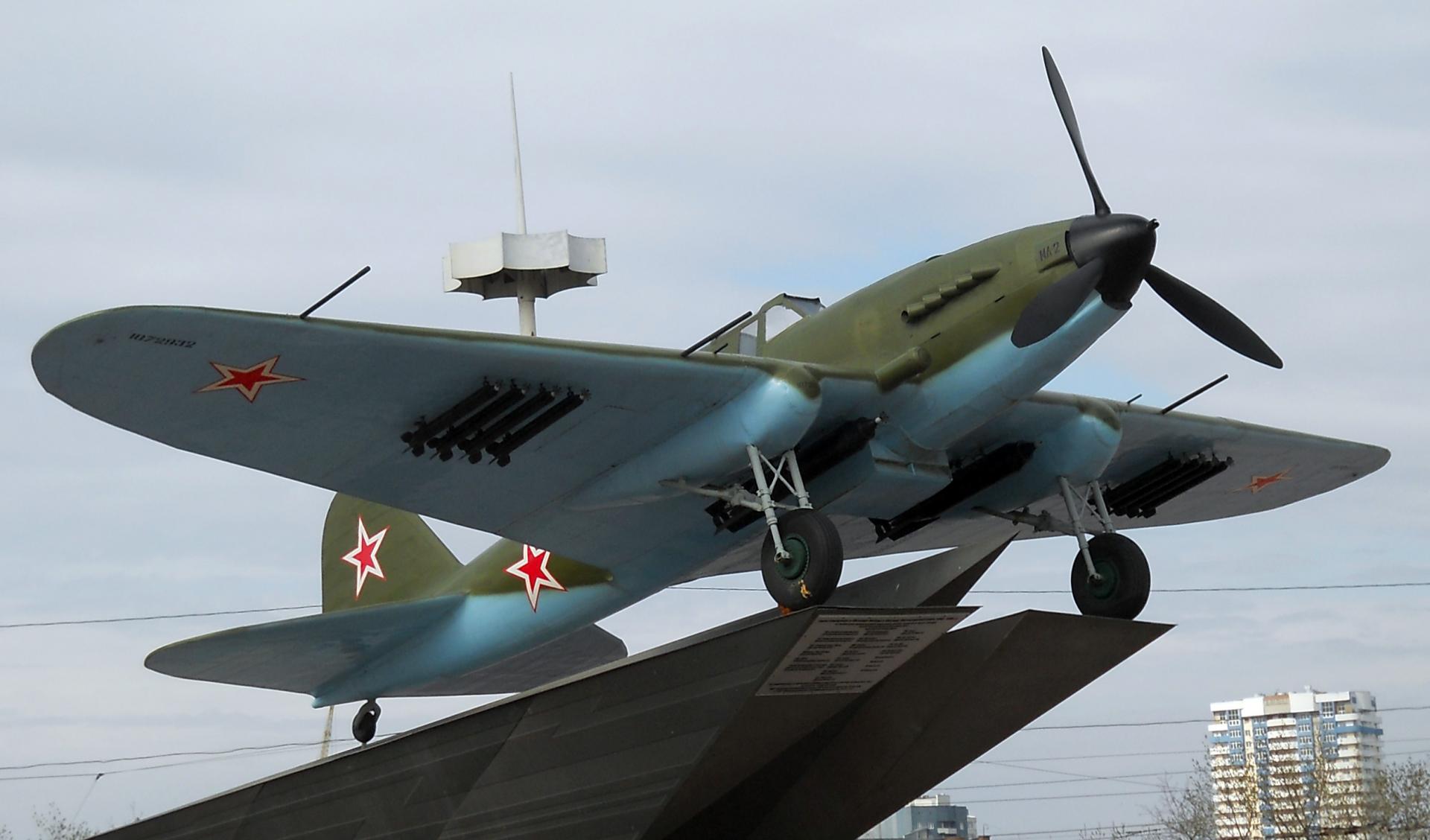

Памятник Ил-2 в Самаре

Памятник Ил-2 в Самаре

Три опоры шасси состояли из двух основных стоек и хвостового колеса. Прочная рамная конструкция основных опор выдерживала большие ударные нагрузки и прощала лётчику грубые приземления. При уборке шасси колёса выступали из металлических гондол, защищая таким образом фюзеляж в случае вынужденной посадки без выпущенного шасси.

Лётно-технические характеристики

  • Экипаж — 2 чел.
  • Максимальная скорость — 414 км/ч
  • Длина взлётной дистанции — 335 м
  • Дальность — 720 км
  • Потолок — 5500 м
  • Скороподъёмность — 10,4 м/с
  • Длина самолёта — 11,6 м
  • Высота самолёта — 4,2 м
  • Размах крыла — 14,6 м
  • Вес пустого самолёта — 4360 кг
  • Максимальный взлётный вес — 6380 кг
  • Двигатель — АМ-38Ф
  • Тяга на взлёте — 1720 л.с.

Вооружение:

  • Пушечно-пулемётное
    • 2 х 23-мм пушки ВЯ-23
    • 2 х 7,62 мм пулемёта ШКАС
    • 1 х 12,7 мм пулемёт на турели у стрелка
  • Боевая нагрузка — 600 кг бомб 4 х РС 82 или РС-132.
Кабина пилота

Кабина пилота

Интересные факты

  1. Ил-2 строился в большом количестве, всего было выпущено более 36 тысяч штурмовиков и он по праву заслужил звание самого массового самолёта военного времени.
  2. Первые опытные машины были с кабиной стрелка, но из-за большого веса они потеряли в скорости и боевой радиус штурмовика был очень мал, конструктор С.В. Ильюшин в ударном темпе разработал вариант с одним пилотом, разместив вместо кабины стрелка топливный бак. Пришлось для хорошего обзора приподнять кабину лётчика и самолёт получил прозвище «горбатый», в таком виде он и встретил войну.
  3. Живучесть у Ил-2 была невероятная, ветераны вспоминали как штурмовик с изодранными в клочья крыльями и фюзеляжем, напоминающем решето, умудрялся дотянуть до аэродрома базирования и произвести посадку, потом словно подумав — разваливался на части.
  4. В 1943 году немецкие истребители получили новые крупнокалиберные пушки, а в части ПВО гитлеровских войск поступили на вооружение автоматические зенитки большого калибра и тогда взросли потери среди пилотов и особенно стрелков. Сократить частично потери удалось, усилив броневую защиту стрелка и пилота. Новая модификация самолёта получила обозначение Ил-2КСС и стала тяжелее на 55 кг.
  5. Летом 1943 года на вооружение Ил-2 стали поступать кумулятивные бомбы ПТАБ с большим поражающим эффектом, на штурмовике их можно было разместить до 200 штук. Они впервые были применены в сражениях на Курской Дуге, тогда 79 штурмовиков за два захода уничтожили у немцев более 200 единиц боевой техники (бронетранспортёров, танков и самоходок). Потери подтверждены фотоснимками с поля боя.

Видео: штурмовик Ил-2

https://youtu.be/g6ErRIB3T3s

Целых 36145 самолётов Ил-2 было выпущено в такое тяжёлое для нашей страны время, как Великая Отечественная война. История авиации не знает подобных рекордов массового выпуска.
